Wie installiere ich die Gale Speed Kupplungsarmatur?

Diese Information beruht auf theoretischen Werten und garantiert keine Verwendung bei einem spezifischen Fahrzeugtyp. Es handelt sich um ein universell einsetzbares Produkt, prüfen sie daher die untenstehenden Vorgaben vor der Bestellung!

Passende Kupplungszüge

Den Zug zum Messen ganz aus der Hülle herausziehen

Lieferbar für folgende Masse:

Durchmesser des Nippels φ8 mm
Durchmesser der Abschlusskappe des Zuges φ8 mm
Freie Zuglänge zwischen 40-50mm

Falls die Masse für die Zuglänge nicht eingehalten werden können den Versteller auf der Motorseite entsprechend einstellen um das Verhältnis aus Zughülle und Bowdenzuglänge zu erhalten Sollten diese Masse nicht eingehalten werden können ist keine Montage möglich. Evtl. ist ein anderer Zug erforderlich

Auswahl der Hebelübersetzung

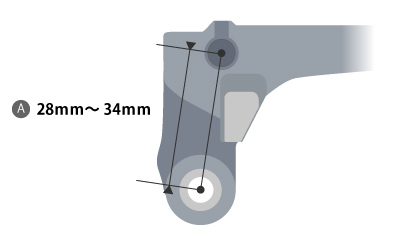

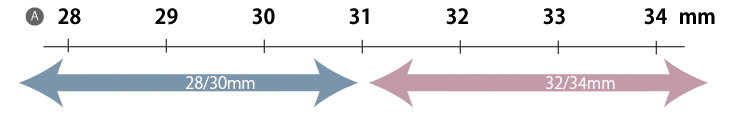

Messen Sie den Abstand zwischen der Mitte des Zugnippels und der Mitte des Lagers des Hebels (Verschraubung) Zwischen 28 und 34 mm sind möglich, wählen Sie dazu das passende Kit

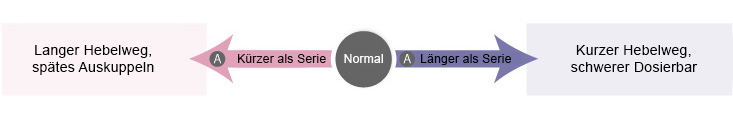

Wir empfehlen das gleiche Übersetzungsverhältnis der Serienarmatur zu verwenden Durch die verringerte Reibung wird die Handkraft und Dosierbarkeit verbessert

Bestimmung des Kupplungsschalters

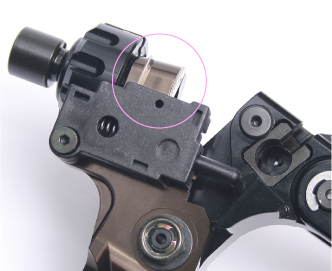

Serienmässiger Kupplungsschalter mit 2 Kabeln wie abgebildet ⇒ keine Änderungen notwendig anders als abgebildet ⇒ Anpassung notwendig

Serienmässiger Kupplungsschalter mit 3 Kabeln ⇒ nur 2 Kabel werden mit dem Motorradkabelbaum verbunden (Die Kupplung muss zum Anlassen des Motors gezogen werden)

Serienmässiger Kupplungsschalter mit 4 Kabeln ⇒ kein entsprechender Schalter lieferbar

Die Freigängigkeit prüfen

Dieses Produkt ist universell, daher messen Sie bitte genau ob die Platzverhältnisse ausreichen

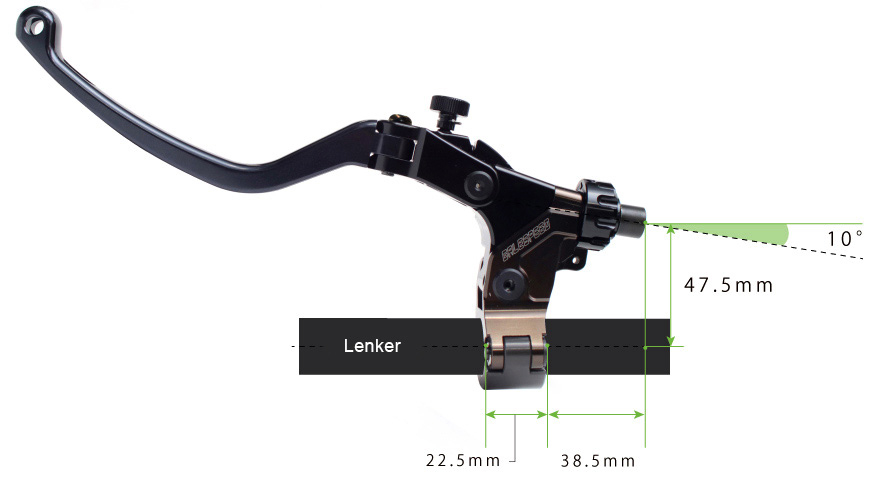

Platzbedarf für die Montage der Gale Speed Kupplungsarmatur
